QCL系列洗瓶機常見問題處理方案

1.1 原因分析

泰興減速機專業生產廠家泰強減速機2019年10月9日訊  ◆  長期運行網孔板表面、側面四氟減磨條產生油污未及時清潔干凈，導致瓶子運行不順暢；

◆  與瓶接觸部件不平整有臺階，產生阻卡，進瓶網帶速度太慢；

◆  超聲波功率開得過大或者過小；

◆  噴淋板安裝位置過低；

◆  絞龍進瓶位置太集中，瓶子運行未產生回旋。

1.2 處理方案

◆  清潔網孔板表面油污，更換側面四氟減磨條，減少阻力；

◆  調整各部件交接平整度和網帶速度；

◆  超聲波功率通常調整在300-450W范圍；

◆  調整噴淋板的高度；

◆  右端撥叉與欄柵之間的距離控制在一定范圍。

1.1 原因分析

◆  絞龍與提升撥塊位置未對準；

◆  底軌工作面低于托瓶底座表面；

◆  絞龍與欄柵間隙過大，導致瓶子運行過程中傾斜嚴重；

◆  絞龍周向間隙過大。

1.2 處理方法

◆  固定調整絞龍左右位置，調整絞龍周向位置使瓶子順利與提升撥塊交接；

◆  調整底軌與托瓶底座交接時應高于托瓶底座，規格越小，偏差控制越小為宜；

◆  調整欄柵B與絞龍之間間隙；

◆  調整傳動鏈條，減小自由間隙。

◆  前提是在提升撥塊與機械手對中好，再以提升撥塊為基準來調整絞龍基準；

◆  絞龍軸與聯軸器結構為摩擦力鎖緊；

◆  松開兩個M8內六角螺釘分別進行徑向與軸向調整定位；

◆  注意：徑向定位是絞龍運行反向受力后鎖緊。

◆  可以通過機械聯軸器微調整位置；

◆  通常采用伺服電機設置原點來調整位置。

1.1 原因分析

◆  夾子未打開或者不靈活；

◆  不銹鋼欄柵間隙過大或偏小；

◆  進瓶撥塊安裝不到位，不在同一個圓上；

◆  夾瓶受力點不合適。

1.2 處理方法

◆  檢查夾子拉簧是否斷裂或彈性疲勞、每個夾子打開，最大位置尺寸是否一致；

◆  調整不銹鋼欄柵間隙；

◆  檢查進瓶撥塊固定螺絲是否安裝到位；

◆  最佳受力點為導向套與進瓶撥塊中心重合位置，調整碰塊位置。

◆  打開面板，將提升輪體主軸鏈輪上4個M8外六角螺絲擰松，調整提升輪體與機械手夾子左右位置，直至瓶子能順利與機械手交接，再鎖緊螺絲。

◆  提升凸輪伺服電機傳動調整：可以通過伺服電機原點設置進行調整。

1.1 原因分析

◆  夾子夾瓶未夾緊；瓶子未夾正；

◆  氣壓、水壓過大；

◆  瓶口與導向套不對中；

◆  針頭與導向套不對中。

1.2 處理方法

◆  拉簧力是否過小，查看是否長期使用大規格后換小規格，導致彈性疲勞，夾頭變形或夾頭A、B是否有磨損；

◆  查看水、氣壓力大小；

◆  調整瓶口與導向套對中；

◆  檢查針頭上升是否傾斜。

1.1 原因分析

◆  位置未對準；出瓶撥塊與夾頭位置未對準；

◆  欄珊間隙過大或過小；

◆  放瓶點位置不合適，最佳放瓶點為導向套與出瓶撥塊中心重合位置；

◆  上道工序不到位，有夾偏或者瓶下竄與底軌碰撞。

1.2 處理方法

◆  松開出瓶輪五顆固定螺絲調整交接位置；調整同步帶撥塊與機械手夾子中心精確對中后鎖緊螺釘即可；

◆  調整出瓶欄柵；

◆  調整碰塊的位置，或適當修改碰塊起始位置；

◆  設備運行時動態檢測，針對性精確調整。

1.1 原因分析

◆  底軌低于過渡板；

◆  出瓶擠瓶走帶力度過大；

◆  出瓶口彈片安裝角度不合理；

◆  來瓶及擠瓶信號開關未調整最佳狀態。

1.2 處理方法

◆  調整出瓶底軌高度；

◆  調整烘干機進瓶處檢測彈簧力度；

◆  調整出瓶撥叉安裝位置不與彈片干涉，無瓶時彈片角度與網帶運行方向平行為宜；

◆  調整來瓶及擠瓶信號，確保來瓶信號走瓶不倒瓶，擠瓶信號停機不破瓶。

◆  手動盤車，使擺臂到達最左端，也就是噴針架的最低點與最左端，凸輪軸向定位，間距離泰興減速機保證60mm（參考值，其目的就是保證擺動凸輪的中點與擺臂中點垂直，運行中兩邊擺動平分）；

◆  擺動架與立柱間隙保證5-10mm（其目的是保證運行中擺臂不與升降座相互碰撞）。

◆  水針線噴針上下行程高度差39mm；西林瓶、口服液行程高度差19mm（C-A距離）；

◆  連桿中心距為210mm （A-B距離） 。

目的：調整好基準尺寸，擺動架上下、左右運行不存在憋勁狀態。

◆  單個噴針架錯位調整：手動盤車，將噴針架盤到最右端上升位置，噴針距離導向套3-5mm間隙時，松掉單組噴針兩個M8外六角固定螺絲，調整針架前后左右位置，直至與導向套精確對中后鎖緊固定螺絲；

◆  整個針架錯位調整：手動盤車，將噴針架盤到最右端上升位置，噴針距離導向套3-5mm間隙時，脫開萬向節，泰興減速機比1:30，旋轉左端臥式減速機法蘭盤，使噴針與導向套精確對中后定位鎖緊。

◆  準備拆卸工具、新規格件；

◆  調整轉盤與提升輪體交接高度、外噴架高度；

◆ 盤車使噴針架上升時，更換新調節墊，調節對中；

◆  拆卸進瓶處規格件，并換上新規格件；

◆  拆卸出瓶處規格件，更換新規格件；

◆  以轉盤為中心調節出瓶交接位置；

◆  以轉盤為中心，依次調節進瓶交接位置。

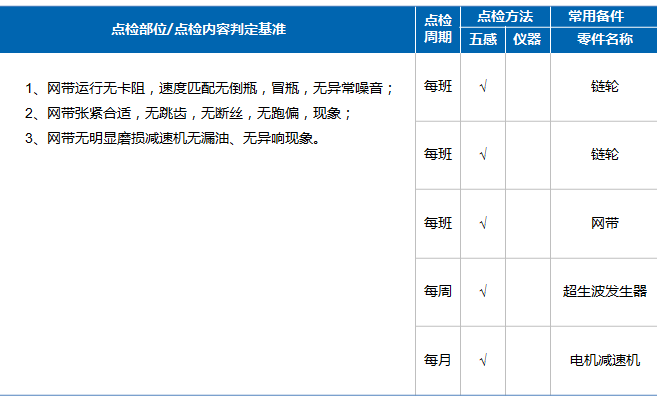

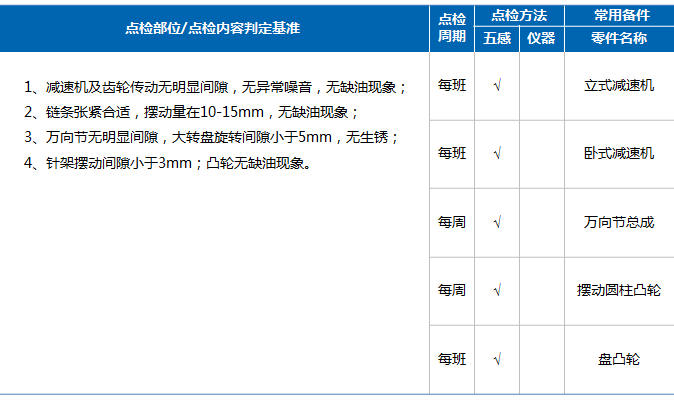

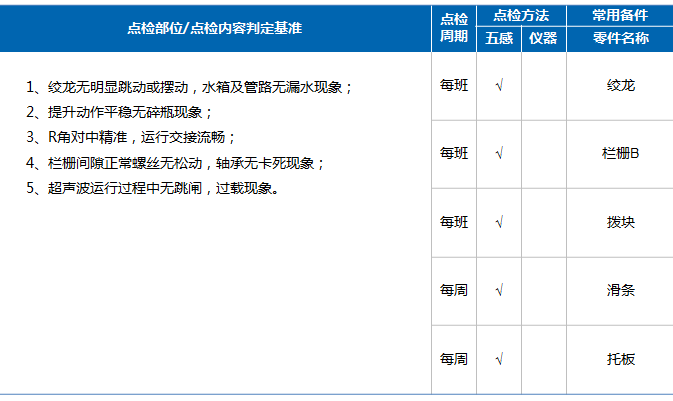

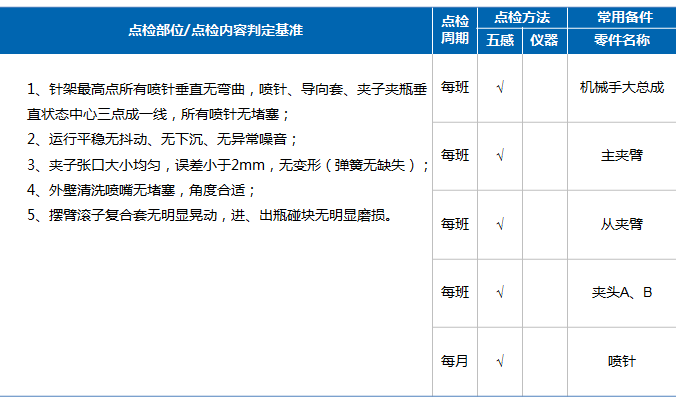

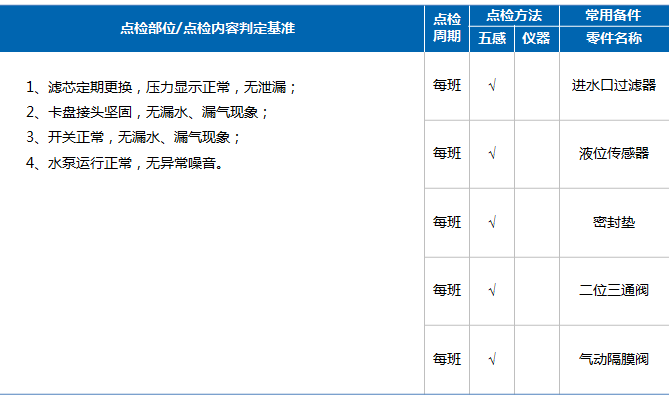

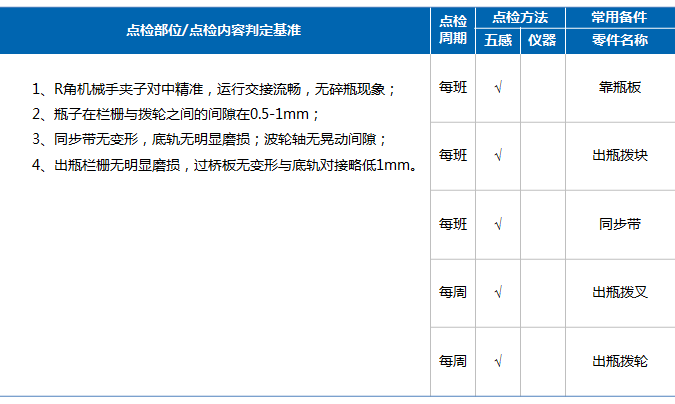

設備維護與保養計劃
