泰強減速機

一、減速機的用途、性能特點和型號標記

1.1 用途

DCYK硬齒面減速機（以下簡稱減速機）用于輸入軸與輸出軸呈垂直方向布置的傳動裝置。主要用于帶式輸送機及各種運輸機械，也可用于煤炭、冶金、礦山、化工、建材、輕工、石油等各種通用機械的傳動機構中。

1.2 性能特點

承載能力高，噪聲低，體積小，重量輕，效率高，使用壽命長。

1.3 參數范圍

DBY、DBYK、DBZ型減速機各有12種規格，名義中心距為：160，180，200，224，250，280，315，355，400，450，500，560mm每種規格均有5種傳動比（8，10，11.2，12.5，14）兩種旋向，四種裝配型式，分別組成240種減速機。

DCY、DCYK、DCZ型減速機各有15種規格，名義中心距為：160，180，200，224，250，280，315，355，400，450，500，560，630，710，800mm；每種規格均有11種傳動比（16，18，20，22.4，25，28，31.5，35.5，40，45，50）兩種旋向，四種裝配型式，分別組成660種減速機。

本減速機系列可以滿足TD和DX型帶式輸送機及其他運輸機械的全部功率要求0.8-6.5m/s帶速的工作范圍。

1.4 結構

減速機的第一級傳動為格里森制弧齒錐齒輪，第二、第三傳動則為漸開線圓柱斜齒輪。

減速機的潤滑：一般情況下，減速機的齒輪和軸承采用油池飛濺潤滑，自然冷卻。只有當減速機工作平衡溫度超過規定值，或承載功率超過熱功率PG1時，方采用加冷卻管的油池潤滑。

1.5 型號和標記

減速機的型號由型式代號，名義中心距a（末級中心距），公稱傳動比，裝配型式代號，輸入軸旋轉方向代號組成。

D-帶式輸送機類組代號，B-二級傳動，C-三級傳動，Y-硬齒面齒輪，Z-中硬齒面齒輪，K-輸出軸為空心軸形式。

名義中心距：用實際數字表示，單位為mm

傳動比：用公稱傳動比表示。

裝配型式：用羅馬數字I 、II、III、IV表示。

輸入軸的旋轉方向：面對輸入軸方向看，S為順時針方向，N為逆時針方向。

標記示例：

名義中心距為280mm，公稱傳動比為31.5，裝配型式為第III種，輸入軸為順時針方向旋轉的三級傳動減速機的標記為：減速機DCY280-31.5-III S ZBJ19026

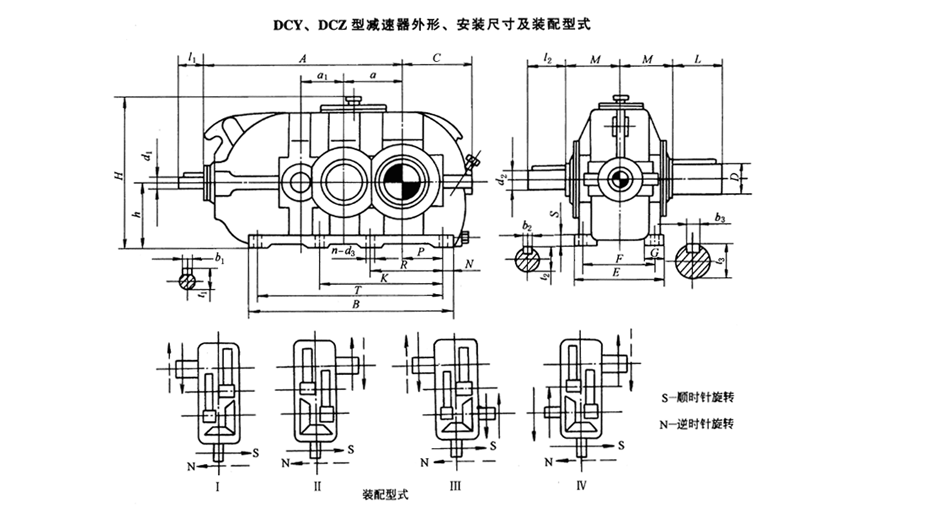

1.6 外形安裝尺寸圖

了解詳細規格及基本參數詳情請點擊支持與下載

名義中心距 a	d1	l1	d2	l2	dw	u	A	B	C	E	F	G	S	h	H	M
160	40k6	110	48k6	110	80	225	500	500	190	250	210	65	35	180	430	145
180	42k6		50k6		90	250	565	565	215	270	230	70	35	200	475	160
200	50k6		55m6		100	275	625	625	240	300	250	75	40	225	520	175
224	55m6		65m6	140	110	295	705	705	260	320	270	80	45	250	570	190
250	60m6	140	75m6	140	120	325	785	785	290	370	310	90	50	280	626	210
280	65m6		85m6	170	135	365	875	875	325	400	340	100	55	315	702	230
315	75m6		95m6	170	160	420	975	975	355	450	380	110	60	355	809	260
355	90m6	170	100m6	210	180	450	1085	1085	390	480	410	120	65	400	900	285
400	100m6	210	110m6	210	200	490	1215	1215	440	530	460	130	70	450	970	305
450	110m6		130m6	250	220	550	1365	1365	490	600	510	140	80	500	1071	345
500	120m6		150m6	250	280	715	1525	1525	570	650	560	150	90	560	1210	435
560	130m6	250	160m6	300	310	765	1705	1705	610	750	640	160	100	630	1325	475

名義中心距	n-d3	N	P	R	K	T	b1	t1	b2	t2	D	平均重量 Kg	油量 L	圖號
160	6-18	30	115	210		440	12	43	14	51.5	185	173	7	DBYK160.0
180	6-18	30	135	240		505	12	45	14	53.5	215	232	9	DBYK180.0
200	6-23	35	145	255		555	14	53.5	16	59	230	305	13	DBY200.0K
224	6-23	35	165	290		635	16	59	18	69	263	415	18	DBYK224.0
250	6-27	40	180	315		705	18	64	20	79.5	290	573	25	DBYK250.0
280	6-27	45	200	355		785	18	69	22	90	300	760	36	DBYK280.0
315	6-33	50	220	405		875	20	79.5	25	100	370	1020	51	DBY315.0K
355		55	245	450		975	25	95	28	106	405	1436	69	DBYK355.0
400		55	280	510		1105	28	106	28	116	430	1966	95	DBYK400.0
450	8-39	60	315	575	940	1245	28	116	32	137	460	2532	130	DBYK450.0
500	8-39	70	350	645	1050	1385	32	127	36	158	570	3633	185	DBYK500.0
560	8-45	80	390	715	1165	1545	32	137	40	169	660	5020	260	DBYK560.0

名義中心距 a	a1	d1	l1	d2	l2	dw	u	A	B	C	E	F	G	S	h	H	M
160	112	250js6	60	32k6	80	80	225	510	555	190	250	210	65	35	180	423	145
180	125	30js6	80	38k6	80	90	250	575	625	215	270	230	70	35	200	468	160
200	140	35k6	80	42k6	110	100	275	640	685	240	300	250	75	40	225	520	175
224	160	40k6	110	48k6		110	295	725	775	260	320	270	80	45	250	570	190
250	180	42k6		50m6		120	325	815	860	290	370	310	90	50	280	626	210
280	200	50k6		55m6		135	360	905	970	325	400	340	100	55	315	702	230
315	224	55m6		65m6	140	160	420	1020	1085	355	450	380	110	60	355	809	260
355	250	60m6	140	75m6	140	180	450	1140	1220	390	480	410	120	65	400	900	285
400	280	65m6		85m6	170	200	490	1275	1355	440	530	460	130	70	450	970	305
450	315	75m6		95m6	170	220	550	1425	1520	490	600	510	140	80	500	1065	345
500	355	90m6	170	100m6	210	280	715	1585	1690	570	650	560	150	90	560	1208	435
560	400	100m6	210	110m6	210	310	760	1775	1895	610	750	640	160	100	630	1325	475
630	450	110m6		130m6	250	340	840	1995	2145	675	800	690	170	110	710	1460	525
710	500	120m6		150m6	250	380	890	2235	2400	760	900	770	190	125	800	1665	570
800	560	130m6	250	160m6	300	420	955	2505	2700	840	1000	870	200	140	900	1870	625

名義中心距	n-d3	N	P	R	K	T	b1	t1	b2	t2	D	平均重量kg	油量L	圖號
160	6-18	30	115	210		495	8	28	10	35	85	200	9	DCYK160.0
180	6-18	30	135	240		565	8	33	10	41	215	255	13	DCYK180.0
200	6-23	35	145	255		615	10	38	12	45	230	325	18	DCYK200.0
224	6-23	35	165	290		705	12	43	14	51.5	263	453	26	DCYK224.0
250	6-27	40	180	315		780	12	45	14	53.5	290	586	33	DCYK250.0
280	6-27	45	200	355		880	14	53.5	16	59	300	837	46	DCYK280.0
315	6-33	50	220	405	655	985	16	59	18	69	370	1100	65	DCYK315.0
355		55	245	450	740	1110	18	64	20	79.5	405	1550	90	DCYK355.0
400		55	280	510	840	1245	18	69	22	90	430	1967	125	DCYK400.0
450	8-39	60	315	575	940	1400	20	79.5	25	100	460	2675	180	DCYK450.0
500	8-39	70	350	645	1050	1550	25	95	28	106	570	4340	240	DCYK500.0
560	8-45	80	390	715	1165	1735	28	106	28	116	660	5320	335	DCYK560.0
630		80	445	800	1305	1985	28	116	32	137	690	7170	480	DCYK630.0
710		90	500	900	1490	2220	32	127	36	158	770	9600	690	DCYK710.0
800		90	560	1100	1680	2520	32	137	40	169	850	13340	940	DCYK800.0
