泰強減速機

一、概述

ZD、ZDH系列圓柱齒輪減速機久經考驗，價廉物美，廣泛用于礦山、起重、運輸、冶金、輕紡、化工、機械等行業。主要型號有：ZQ（JZQ）型、ZQH型、ZQA型、ZQD型、ZD（ZDH）型、ZL（ZLH）型、ZS（ZSH）型、ZSC,ZSC（A）型、ZSC（D）、LC、YTC、WD,WS,A型蝸輪蝸桿減速器。

二、減速機性能說明

    ZQ型的裝配型式及外型安裝尺寸與JZQ型相同。JZQH型減速機是在JZQ型減速機的基礎上將漸開線圓柱齒輪換成圓弧圓柱齒輪，具有噪聲低，使用壽命長，輸出轉矩大等優點。用戶超大功率可選項用本型號減速機，但JZQH型減速機與JZQ型減速機傳動比有差異，切不可混用，以免混用時產生不同步。（如大型雙軌行車或同步絞車等）。圓柱齒輪減速機，泰興祥瑞減速機，
    JZQA減速機是在JZQ基礎上改進的，為提高齒輪承載能力，齒輪采用35CrMo,齒軸采用42CrMo，其它尺寸不變，便于替代。
ZQ系列圓柱齒輪減速機型號有：ZQ250 ZQ350 ，ZQ400、 ZQ500 ZQ650、 ZQ850、 ZQ1000 .　
ZQ,JZQ主要速比：8.23 10.35   12.64   15.75 20.49   23.34 31.5 40.17 48.57
ZQD大速比：317.28 291.19 265.71 243.86 223.8 191.22 163.38 141.73 121.1 92.21 81.7 65.54

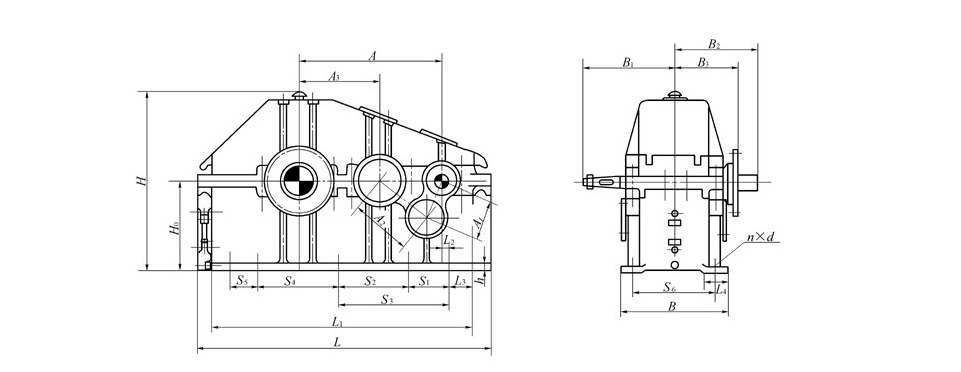

三、外形安裝方式

了解規格及基本參數詳情

型號			中心距	中心高		輪廓尺寸			B1	B2	L1	L2	L3	H1	地腳螺釘
型號			a	H0		H	L	B	B1	B2	L1	L2	L3	H1	d	n	B3	L4	L5	L6
ZDH10	ZD10		100	130	0 -0.5	240	335	140	150	48	245	35	95	16	M16	4	110	10	-	195
ZDH15	ZD15		150	200	0 -0.5	355	450	210	220	70	340	35	110	20		6	160		80	200
ZDH20	ZD20		200	250	0 -0.5	493	575	250	250	80	440	45	145	20			170		130	220
ZDH25	ZD25		250	300	0 -0.5	593	710	270	290	90	545	50	165	25	M20		210		160	295
ZDH30	ZD30		300	350	0 -0.5	683	825	300	320	100	650	64	195	30	M24		240	20	205	350
ZDH35	ZD35		350	400	0 -0.5	778	955	350	360	110	750	68	215	30	M24		280		250	400
ZDH40	ZD 40	6M	400	450	0 -0.5	878	1085	390	400	120	850	67	240	32	M30		310		280	470
ZDH40	ZD 40	8m	400	450	0 -0.5	820	1050	410	410	120	940	170	225	35			320	120	380	460
ZDH45	ZD45		450	500	0 -0.5	973	1210	430	450	130	970	92	265	40			340	35	325	525
ZDH50	ZD50		500	550	0 -0.5	1106	1320	470	500	140	1070	97	275	40	M36		390	40	355	600
ZDH60	ZD60		600	600	0 -1.0	1301	1550	540	540	145	1265	97	310	45	M36		430	40	440	700
ZDH70	ZD70		700	750	0 -1.0	1496	1820	580	610	150	1490	128	370	52	M42		500	55	550	790
ZDH80	ZD80		800	835	0 -1.0	1653	2041	620	650	150	1715	163	405	54	M48		545	55	650	860

型號			高速軸				S	低速軸				T	T1	d1	D2	d7	d8	h2	重量 kg
型號			I	D	b	t	S	I1	D1	b1	t1	T	T1	d1	D2	d7	d8	h2	重量 kg
ZDH10	ZD10		55	25	8	27.5	155	55	30	8	32.5	155	95	35	14	24	M6	15	32
ZDH15	ZD15		55	30	8	32.5	210	70	40	12	42.8	225	135	45	25	35			85
ZDH20	ZD20		70	40	12	42.5	255	85	55	16	58.5	270	160	60		40			155
ZDH25	ZD25		85	50	16	53.5	280	105	70	20	74.5	315	170	75		40			260
ZDH30	ZD30		105	60	18	36.9	315	115	85	24	90	340	185	95	75	55	M8	20	375
ZDH35	ZD35		105	70	20	74.2	355	125	100	28	105.7	380	215	110					530
ZDH40	ZD40	6M	125	80	24	85	400	140	110	32	116.5	415	255	120					735
ZDH40	ZD40	8M	124	80	24	85	400	165	110	32	116.5	450	400	120					735
ZDH45	ZD45		140	90	24	95	435	165	130	36	137.2	470	255	140					950
ZDH50	ZD50		160	100	28	105.7	475	180	140	36	147.2	500	275	150					1345
ZDH60	ZD60		165	120	32	126.5	515	200	170	40	178.5	570	310	180					1915
ZDH70	ZD70		180	140	36	148	580	240	200	45	210	630	335	220					2700
ZDH80	ZD80		180	140	36	148	600	240	200	45	210	650	355	200					3500

承載能力表

型號	工作類型	ZD10		ZD15		ZD20		ZD25		ZD30		ZD35		ZD40		ZD45		ZD50		ZD60		ZD70
速比	電機轉速	中型	連續	中型	連續	中型	連續	中型	連續	中型	連續	中型	連續	中型	連續	中型	連續	中型	連續	中型	連續	中型	連續
2	1000	8.91	7.23	29.2	23.7	67.5	54.7	128	104	216	175	365	296	530	430	736	597	984	798	-	-	-	-
2	1000	11.7	10.5	38.1	34.2	86.8	77.9	178	160	295	265	-	-	-	-	-	-	-	-	-	-	-	-
2.24	1000	8.07	6.53	26.5	21.5	61.3	49.6	117	94.6	197	160	306	248	485	393	675	546	904	731	-	-	-	-
2.24	1500	10.7	9.45	34.6	30.7	79.2	70.1	163	144	271	240	415	368	-	-	-	-	-	-	-	-	-	-
2.5	1000	7.26	5.88	23.9	19.4	55.4	44.8	106	85.6	179	145	278	225	406	328	615	498	825	667	1370	1100	-	-
2.5	1500	9.61	8.40	31.3	27.4	71.8	62.7	136	119	247	216	379	331	548	479	-	-	-	-	-	-	-	-
2.8	1000	6.47	5.23	21.4	17.3	49.5	40.1	94.7	76.4	160	130	249	202	365	295	555	448	745	602	1240	1000	-	-
2.8	1500	8.58	7.39	28.0	24.1	64.4	55.5	122	105	223	192	343	295	497	428	-	-	-	-	-	-	-	-
3.15	1000	5.69	4.56	18.8	15.1	43.7	35.0	83.8	67.1	142	114	221	177	342	260	453	363	665	532	1100	886	1690	1360
3.15	1500	7.56	6.45	24.8	21.1	57.0	48.6	108	92.3	182	155	306	261	444	379	615	525	-	-	-	-	-	-
3.55	1000	4.96	3.91	16.4	13.0	38.2	30.2	73.3	57.9	124	98.2	194	153	285	225	399	315	538	425	979	772	1500	1190
3.55	1500	6.60	5.62	21.7	18.5	50.0	42.6	95.1	81.0	160	137	270	130	393	335	546	165	730	622	-	-	-	-
4	1000	4.29	3.33	14.2	11.1	33.2	25.8	63.7	49.5	108	84.2	169	132	249	193	349	271	471	366	860	668	1320	1030
4	1500	5.72	4.86	18.8	16.0	43.5	37.0	82.9	70.6	140	119	217	185	345	294	480	409	643	548	-	-	-	-
4.5	1000	3.57	2.76	11.9	9.18	27.8	21.4	53.4	41.2	90.9	70.2	142	110	209	162	294	227	397	307	668	516	1120	867
4.5	1500	4.78	4.08	15.8	13.4	36.5	31.2	69.7	59.5	118	101	183	157	268	229	407	348	547	467	906	773	-	-
5	1000	3.11	2.37	10.4	7.89	24.2	18.4	46.6	35.5	79.4	60.5	124	94.8	183	140	258	196	349	266	587	447	990	775
5	1500	4.16	3.15	13.7	11.6	31.9	26.9	61.1	51.5	103	87.2	161	136	236	199	330	278	483	407	802	677	-	-
5.6	1000	2.51	1.92	8.37	6.38	19.6	14.9	37.8	28.8	64.4	49.1	101	77.1	149	114	210	160	284	217	479	366	744	567
5.6	1500	3.36	2.84	11.1	9.39	25.9	21.8	49.6	41.9	84.2	71.0	131	111	192	162	260	227	333	307	660	557	1010	854
6.3	1000	2.13	1.60	7.09	5.33	16.6	12.5	32.1	24.1	54.8	41.1	86.0	64.6	127	95.4	179	134	243	182	410	308	638	479
6.3	1500	2.85	2.37	9.44	7.85	22.0	18.3	42.2	35.1	71.8	59.7	112	93.2	165	137	231	192	312	259	568	472	874	726
