失效分析中的思路和方法——推理（推理是失效分析的重要方法）

泰興減速機專業生產廠家泰強減速機2019年7月23日訊  在推理的過程中，常采用大偵探福爾摩斯的名言：“排除掉所有不可能的，剩下的，不管看上去多么不可能，肯定就是事實的眞相”。

知識科普

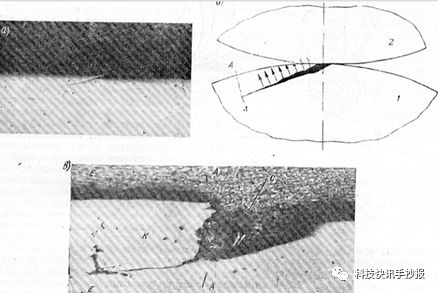

齒面的金屬流動和裂紋的發生

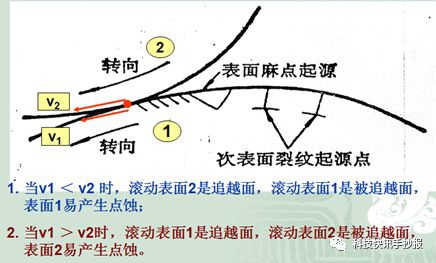

表面麻點和次表面裂紋形成示意圖

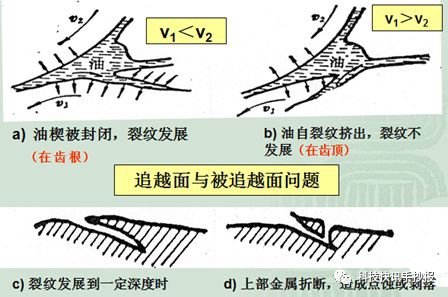

齒面裂紋和潤滑油楔作用

齒面點蝕的發生

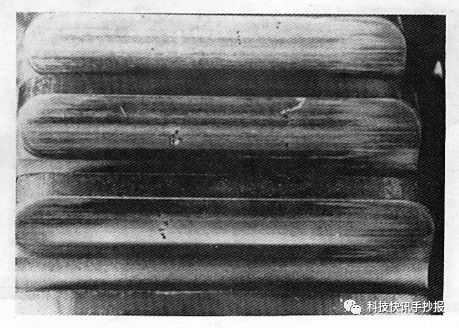

大電流引起的齒面嚴重電蝕

小電流引起的電蝕

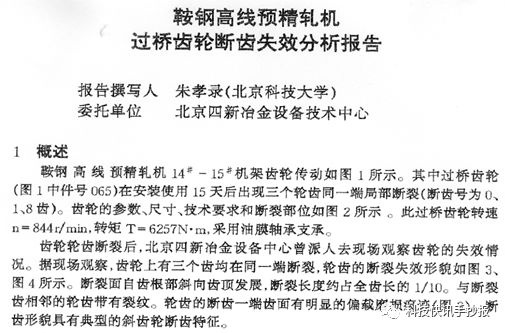

鞍鋼高線廠預精軋機過橋齒輪斷齒失效分析案例

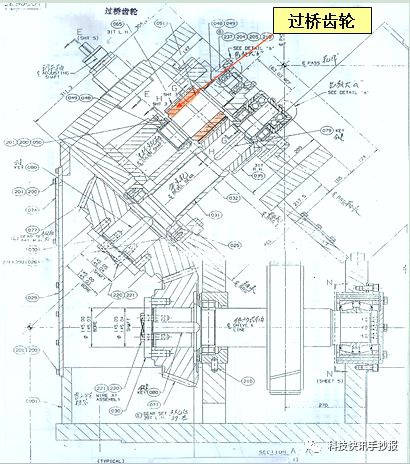

高線精軋機齒輪傳動簡圖

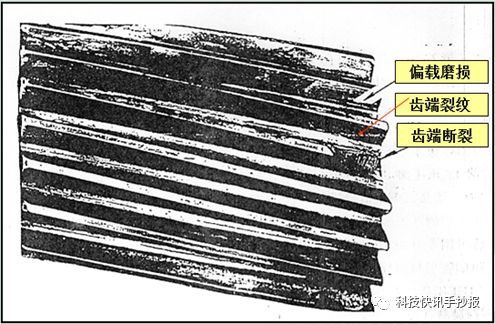

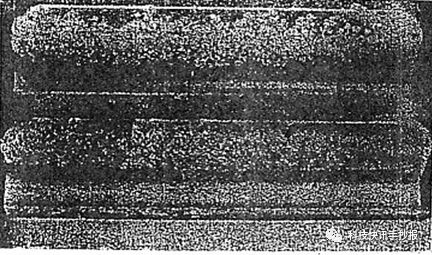

斷齒部位和齒面損傷

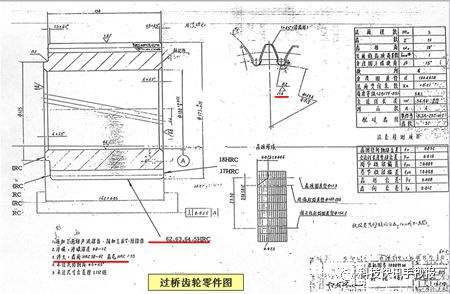

過橋齒輪零件圖

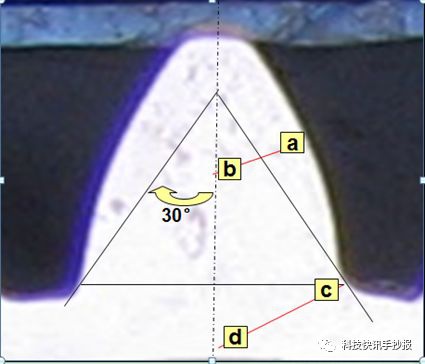

輪齒金相試樣金相檢驗區

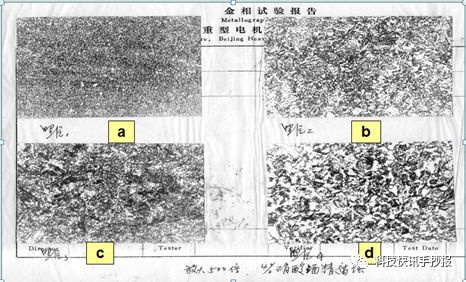

a﹑b﹑c﹑d區的金相照片

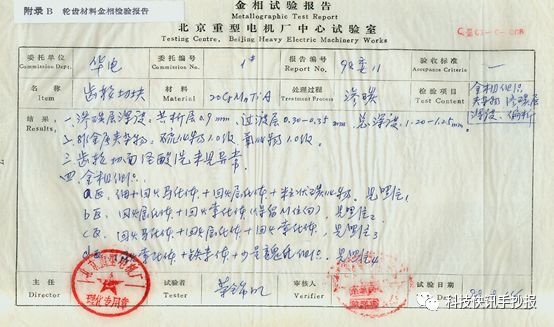

輪齒金相試驗報告

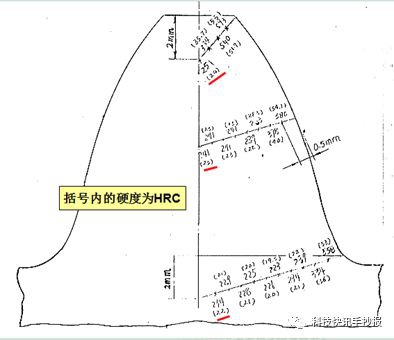

輪齒HV硬度測定

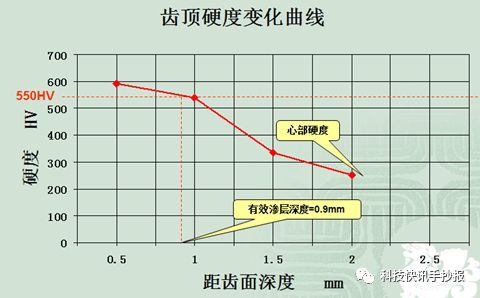

齒頂硬度變化曲線圖

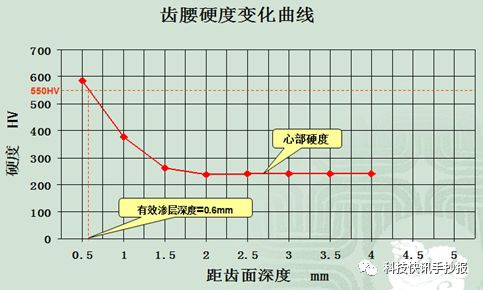

齒腰硬度變化曲線圖

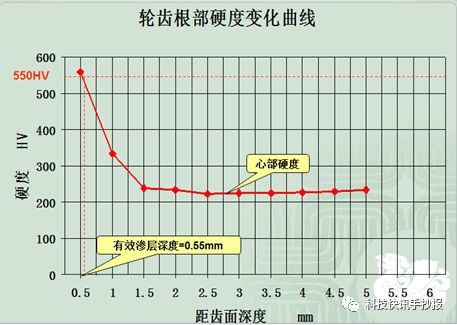

齒根部硬度變化曲線圖

輪齒芯部硬度太低

實測結果：輪齒芯部硬度只有HRC22-24，遠低于圖紙規定和國內外推薦數值。

國內外生產廠和有關行業對滲碳淬火齒輪心部硬度的推薦值見下表

說明1：從金相照片中看，條狀低碳馬氏體、貝氏體、托氏體、索氏體、鐵素體的各種組織混合；

2：輪齒芯部的硬度與齒輪材料的淬透性也有直接關系；

說明3：對齒輪的力學性能，特別是彎曲疲勞性能來講“一般是條狀低碳馬氏體組織為好，其硬度為HRC38-42，芯部不得有塊狀鐵素體”。

輪齒根部形狀的與齒輪壽命的關系

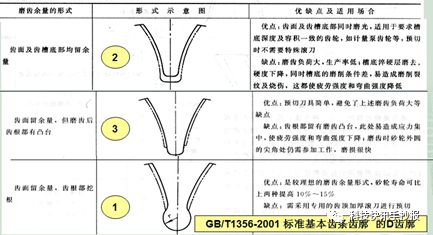

磨齒余量的形式__最優的為1號齒根形狀，為凸頭留磨滾刀加工而成

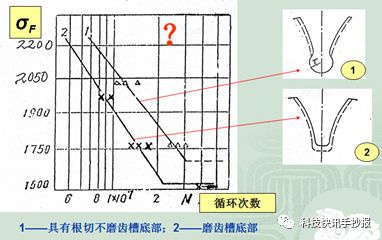

通過12Cr2NiWVA鋼齒輪的疲勞曲線——證明原形齒根的齒輪壽命長的優勢

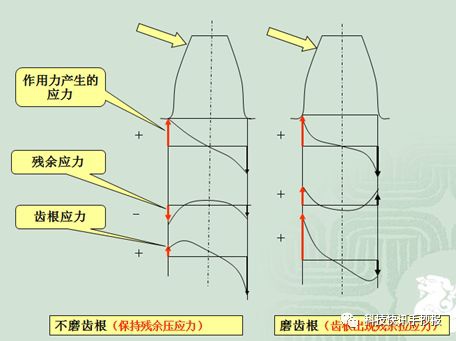

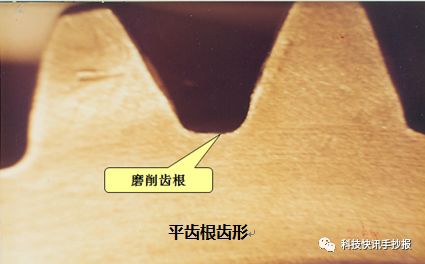

圓齒根與平齒根的壽命不同原因

失效原因分析—結論

1、輪齒芯部硬度太低；

2、輪齒芯部金相組織不符合要求；

3、齒根低槽形狀和加工工藝不符合設計圖紙要求；

4、齒輪有較大的偏載；

5、斷口無明顯疲勞特征，屬于大應力破壞，不排除過載軋鋼。
