泰興減速機2019年3月5日訊  離心機轉速是轉子鑄鋁很重要的工藝參數。若轉速低，則離心力不夠，結晶疏散，質量不好，轉速太低時還可能有澆不滿的現象；如果轉速太高，在內澆口截面小的情況下，鋁液不易進入，同時會使排氣困難，使下端環產生氣孔，另外也容易使聚集端環內圈的鋁液在未凝固前即被拋開，形成拋空。

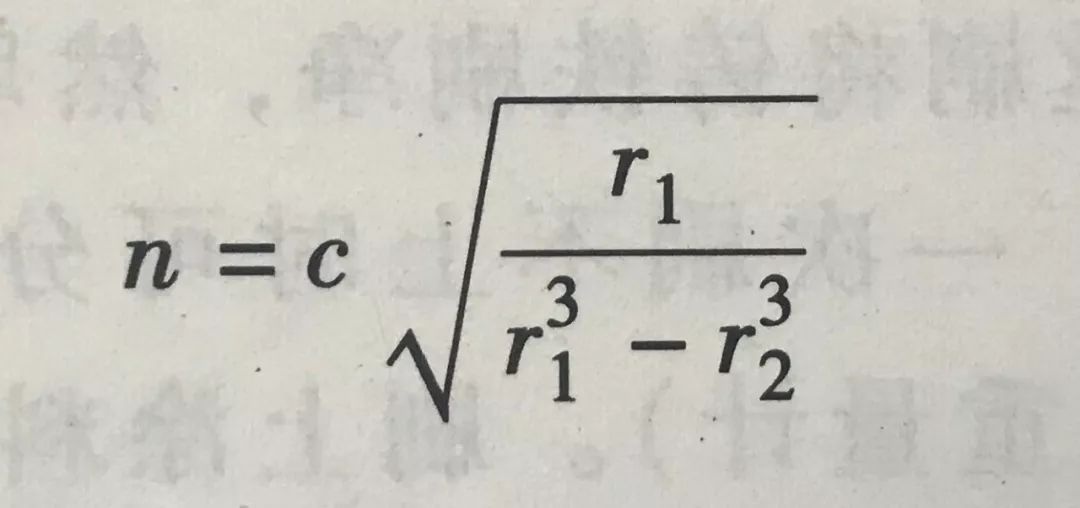

根據經驗，離心機的轉速可近似用下式確定，即

式中：r₁——端環外圓半徑（m）；

          r₂——端環內圓半徑（m）；

          c——轉速系數，通常取c為80r/min。

由上式可知，轉子直徑增大時，轉速應相應降低，這個趨勢是對的，但它只考慮了轉子直徑大小這個因素，而對鐵心長度、槽形尺寸以及澆口大小等因素沒有考慮。同時，如果完全按上式確定離心機轉速，則對于每個大小不同的轉子都有一個不同的轉速，這在生產上是很不方便的，而實踐證明也是沒有必要的。許多工廠實際離心機轉速遠低于計算值，但同樣生產出合格的轉子來。這是因為自制的離心機轉動時振動很大，鋁液承受的壓力，既來自離心力的作用，又來自振動力的作用。

根據工藝驗證確定的離心機的轉速如下：H80~180電機轉子為1000～1200r/min；H200~25電機轉子為850～900r/min；H2560~280電機轉子為650~700r/min。
